橡膠接頭安裝及工程標準
柔性橡膠接頭又稱為減震喉、軟接頭、橡膠軟接頭、管道減震器等,可以解決各種管道的錯位、軸向膨脹、錯位等問題。一般用于民用建筑給排水工程、消防管網泵房單元管道連接、污水處理管道連接、高壓氣液化學介質輸送、石油、船舶等,是最常用的橡膠世界管件接頭。具有降低管道噪音、密封性好、重量輕、安裝維修方便、使用壽命長等優點。
橡膠接頭裝說明:
1、本產品用于高層供水時,管道必須有固定支架,否則產品應配備防拉裝置。固定支撐或支架的受力必須大于軸向力,否則還應安裝防拉裝置。
2、您可以根據自己的管道選擇工作壓力:0., 1.0Mpa, 1.6Mpa, 2.5Mpa, 4.0Mpa彈性橡膠接頭的連接尺寸請參考“法蘭尺寸”。
工程標準:
《彈性橡膠接頭》CJ/T 208-2005 化工部HG/-2000
設計選型要點:
1)如使用其他標準或非標準法蘭,需另行約定,指定標準或提供圖紙及相關資料,廠家可定制生產。
2)法蘭螺栓數量、螺栓孔直徑、螺栓孔中心圓直徑。
3)用戶在訂購橡膠接頭時必須注明工作壓力、適用介質、溫度、連接方式等相關因素,以及工作情況
環境狀況:是否有強光、熱源、臭氧、火花、是否經常遇到尖銳物體等
安裝方法:
1、柔性橡膠接頭管道在施工安裝時,必須處于自然狀態,安裝時不得人為使產品變形。這避免了對產品的早期損壞和削弱其使用。柔性橡膠接頭在安裝過程中嚴禁超過位移極限
2、 如果您在泵出口附近或管道拐角處設計安裝橡膠接頭,當產品用于高壓、高樓懸空時,管道必須有固定支架或固定支架。固定支架和固定支架的受力必須大于軸向力,否則產品應配備防拉脫限位裝置。

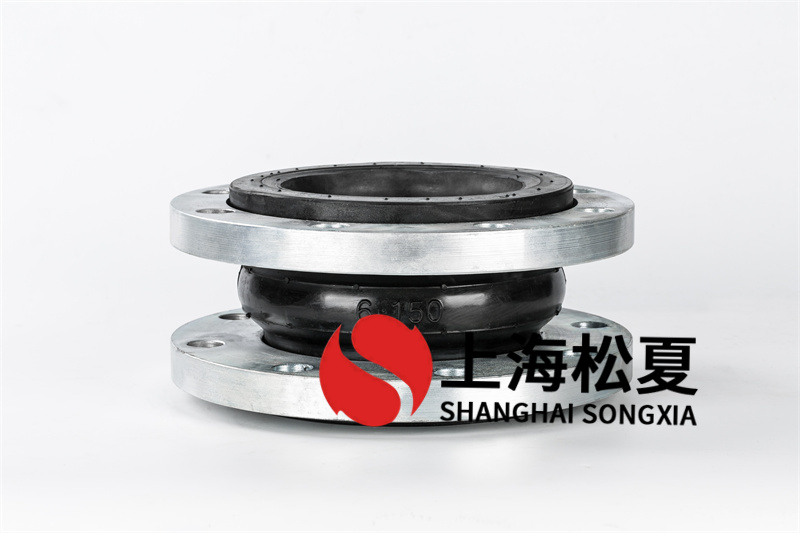

3、安裝法蘭橡膠接頭時,球體兩端的加強圈(凸出部分的鋼絲繩)必須全部卡入法蘭槽中橡膠接頭,防止球體和法蘭脫離管道受壓時被拉出。 安裝螺栓時,先擰緊對稱螺栓(六個或四個),確保球體和法蘭都到位。
4、橡膠接頭與管法蘭連接時,螺栓的絲桿應伸到管法蘭的一端,以防止橡膠接頭拱形部分受到擠壓或刺破。線程被壓縮和擴展。螺栓必須對稱擰緊橡膠接頭,使所有螺栓均勻擰緊。在使用條件惡劣的地方,除加平墊圈外,還應加彈簧墊圈,防止螺母松動。

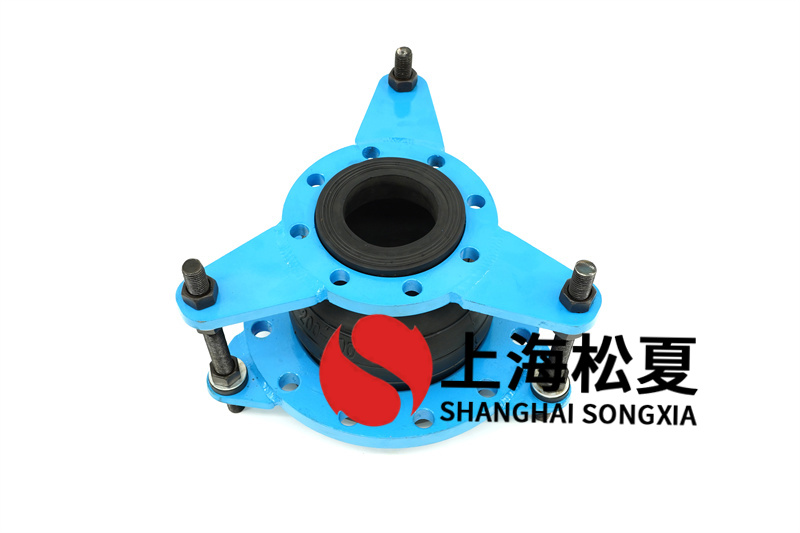

5、橡膠接頭在靠近水(油)泵出口或頻繁啟停的情況下使用時,以減少過度拉伸對泵和管路的影響和壓縮橡膠接頭長度,法蘭兩端應加限位裝置。
6、在安裝大口徑柔性橡膠接頭時,為方便安裝,減輕勞動強度,應在法蘭的一端做一根長度合適的短管,橡膠接頭應連接到短管和另一端。管道連接好后,將短管焊接到另一端的長管上。
7、為便于短管焊接變形引起徑向偏差,兩端管法蘭在焊接前應先用圓鋼或其他相應強度的金屬物臨時焊接,以便橡膠接頭 在藍色連接處形成一個剛體。短管焊接完成后,將焊接物移開,使橡膠接頭在安裝后處于自然狀態。
8、在橡膠接頭與法蘭之間進行臨時焊接時,記得在焊接處用蓋子蓋住橡膠接頭,以免焊接時燒壞球體。
