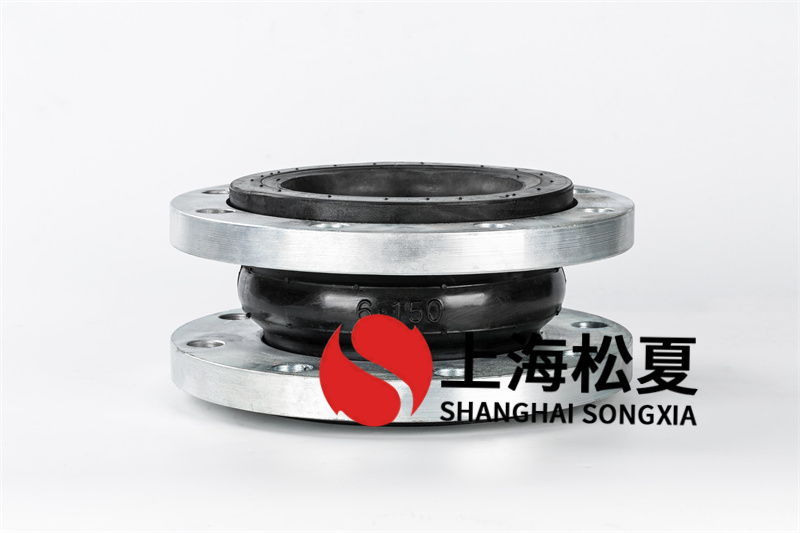

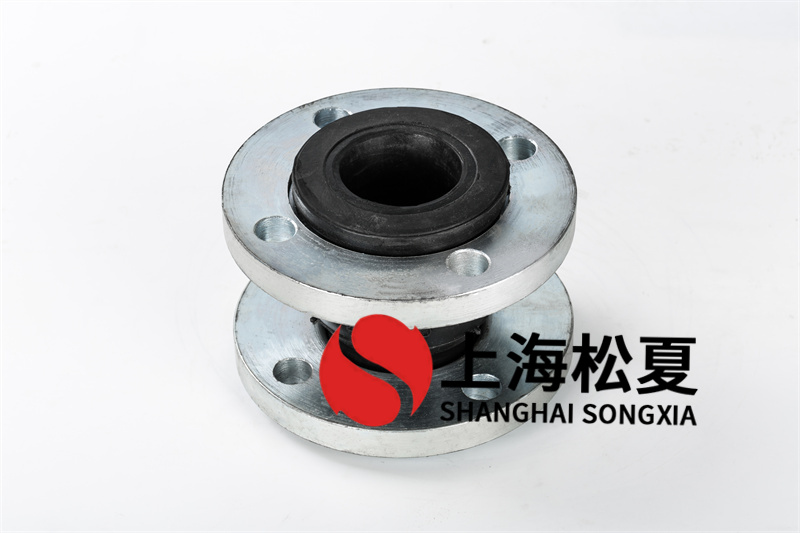

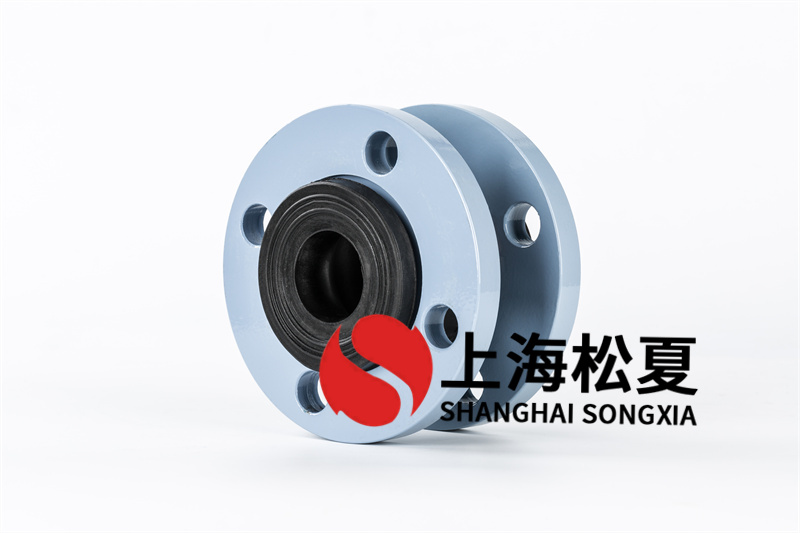

在泵進出口管道安裝可曲撓橡膠接頭。
在泵的進出口管道上安裝可曲撓橡膠接頭或膨脹節(包括帶膨脹節的閥門),可以補償管道的伸縮和安裝誤差,還可以減少管道振動(振動大流量液體等造成的)泵和其他設備的傷害。這兩類接頭多用于民用建筑中振動劇烈的水泵站和管道,主要起隔離作用;在工業建筑中,它們與閥門或設備相連,主要是為了方便閥門和設備的維護和更換。
安裝在泵和管道系統出口端的可曲撓橡膠接頭或膨脹節,如果不配備防拉限位裝置(螺栓),當管道系統運行時,管道中的流體作用于盲端對管道、閥門的推力(即盲板力)作用在異徑管、彎頭等管件上,使可曲撓橡膠接頭膨脹,或使伸縮接頭伸長,可能推動管道產生一定的滑動偏移當泵出口水壓較高時,沿管道軸線會產生較大的推力。如果在設計中不采取措施消除管道系統的盲板力,最輕的可能會使管道或設備發生撓曲,重則可能會損壞泵殼或拉動可曲撓橡膠接頭。法蘭和膨脹節將被拉出。
打開,導致供水系統無法正常工作。因此,在設計水泵管道時,有必要分析管道系統本身是否能消除盲板力。如不能消除,應采用防拉脫可曲撓橡膠接頭和限位可曲撓橡膠接頭或固定管架消除盲板力。對管道系統的影響,避免不必要的損失,保證系統的安全運行。
1 盲板力對不同泵配管的影響
1.1水泵采用彎頭配管
水泵采用彎頭配管時,如圖1所示,A、B兩種配管僅出水方向不同)。水泵進出水管上安裝有彈性橡膠接頭。
由于水泵進水管的水壓很低(通常靜水壓小于0.),而且有些工程也有負壓,所以安裝了柔性橡膠接頭水泵進水管水壓過低。在 的作用下,膨脹變形很小,管道內水流產生的盲板力不會對管道系統產生很大的影響。在水壓的作用下,水泵出水管上的彈性橡膠接頭會沿管子軸線向兩端膨脹偏轉,同時推動管子偏轉。驅動力是管道系統工作水壓產生的盲板。力量。從圖1可以看出,由于出水口方向的主管被埋入,土壤的阻力阻止了管道的偏移,所以管道的偏移全部轉向泵出口的彎頭,在泵出口和彎頭之間形成一個杠桿。效果如圖2),在水泵出水壓力的作用下,盲板力推動彎頭,使作用在水泵出水口的力成倍增加。被推開的現象。
從圖3可以看出,由于泵端是固定基礎,可以認為是固定端,管道不會偏移,所以盲板力產生的管道軸向推力全部轉至水泵出口總管,會發生管道總管偏移。當偏移量過大時,彈性橡膠接頭可能會被拉出法蘭。
水泵采用直管(主管埋地)時的水泵配管如圖4所示,進出水管同圖3。
水泵管道的水干管鋪設在地下,土壤的阻力使管道沒有偏移,出水壓力產生的盲板力是由泵基礎與地埋水總管的相互作用。和抵消。供水壓力低,管徑小時,不
管道撓曲和從法蘭中拉出的柔性橡膠配件可能會出現問題。運行近20年的工程(出水管徑DN,供水壓力0.55 MPa)可以說明這個問題。當管徑較大或水壓較高時,出水壓力產生的盲板力會很大可曲撓橡膠接頭,對泵端和埋地出水主管產生很大的推力。阻力防止管道偏轉。推力全部轉向作用在泵上,容易損壞泵的地腳螺栓和基礎。
當泵出口采用垂直配管時,安裝在管道上的可曲撓橡膠接頭在水壓產生的盲板力的作用下會膨脹,推動管道向上移動。當水壓過大時,可曲撓橡膠接頭會出現彈性,可曲撓橡膠接頭可能會從法蘭中拉出。當泵出口管上安裝膨脹節時,膨脹節將被拉開。圖5為某項目試泵時拉開帶伸縮接頭閥門的情況。
