安裝法蘭橡膠接頭出現的問題
上海松夏2015年為北汽鎮江項目配套一批法蘭橡膠接頭產品,該產品主要用于中央空調暖通系統,有的安裝在冷水機組,有的安裝在循環水泵,安裝橡膠接頭主要目的就是:可大大降低管道系統的震動和噪聲,可根本上解決各類管路的接口位移,軸向伸縮及不同心度等問題,根據材料不同橡膠接頭可制成耐酸、耐堿、耐腐蝕、耐油、耐熱等各類品種,適應多種介質和環境!
該項目在安裝后試壓階段出現了一些漏水和拉脫的問題,淞江集團安排技術員到現場檢查后發現了很多問題,有很多問題造成拉脫和漏水的情況發生,以下是技術員對項目現場的一些實物拍照和問題分析報告,希望其他的客戶在安裝法蘭橡膠接頭的時候能夠避免這些問題,能夠更加合理的使用法蘭橡膠接頭,讓它安全的運轉,起到良好的減振效果。
圖1
圖1出現的反向旋轉,橡膠接頭在使用當中嚴.出現反向扭轉的現象,這種情況會導致橡膠接頭漏水,甚至出現拉脫現象。
圖2,橡膠接頭左側拉伸嚴重,在沒有打壓的時候都已經把橡膠接頭的伸長范圍用盡,等打壓的時候,橡膠接頭就會出現拉脫現象,左右2側明顯看出來左側拉長嚴重。

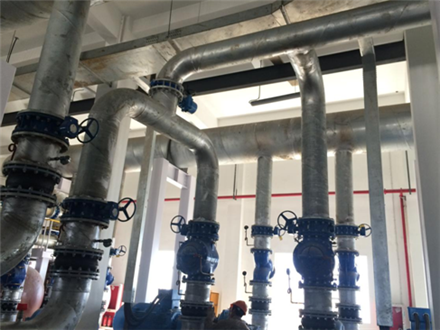

圖3,該管道上面沒有設計固定支架,有3根立管屬于懸空壓在橡膠接頭上面,當管道打壓的時候,水壓的推力大于管道向下的重量時,橡膠接頭上面的管道會向上推,管道上面沒有做任何固定,橡膠接頭會出現拉脫漏水現象。

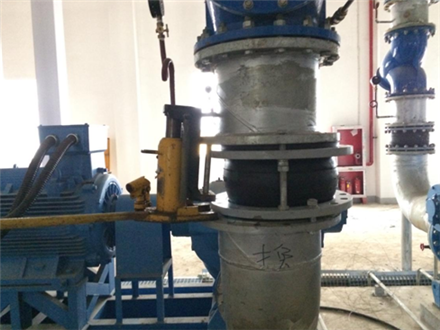

圖4,在安裝橡膠接頭的時候,管道已經向下垂了40mm,照片中是千斤.把管道向上.,該管道就是圖3那個管道,上面管道沒有做任何固定,當水壓小于管道自身重力時,橡膠接頭被壓扁,當水壓的推力大于管道的重量時,管道會被水壓向上推,壓力過大時,橡膠接頭會出現拉脫現象。

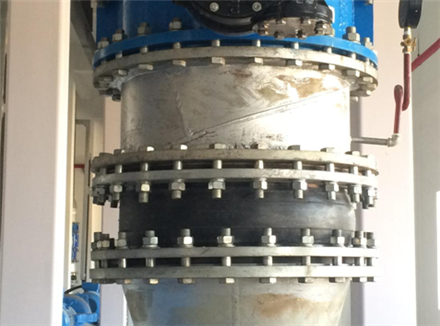

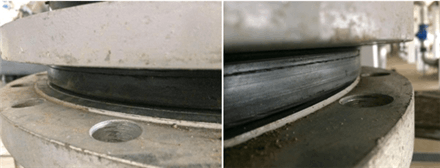

圖5、圖6,橡膠接頭上面螺栓鎖緊以后,下面出現左右不同心的現象,左側密封面有15mm沒有密封到,壓力大于10kg的時候,容易出現拉脫漏水現象,橡膠接頭在安裝的時候要保持橡膠接頭原有的自然狀態去安裝,安裝后在工作的時候可起到伸長、壓縮、位移的功能,但是這個伸縮和位移都是有限的,并不是無限制的伸縮。

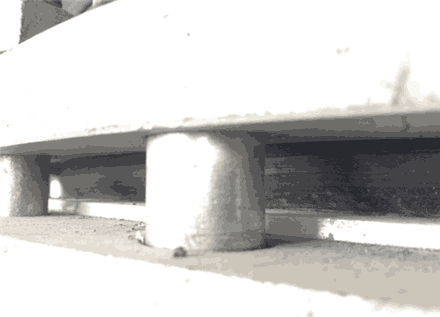

圖7,是另外一臺DN700的橡膠接頭密封面已經出現半拉脫狀態,密封面已經向里卷,需要把螺栓松掉,讓橡膠密封面恢復原狀,然后再把螺栓鎖緊,如果此臺橡膠接頭不進行處理,后期還會出現拉脫現象,只是時間問題。

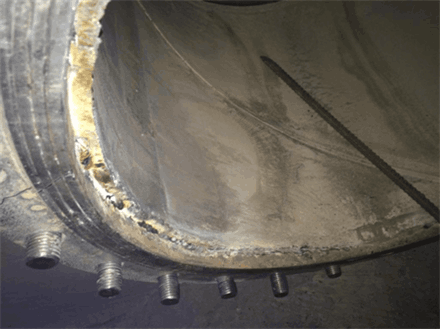

圖8,DN800的橡膠接頭對過法蘭采用的是平焊法蘭,內徑比橡膠接頭的密封面大26mm,密封面太窄,容易出現拉脫漏水現象。

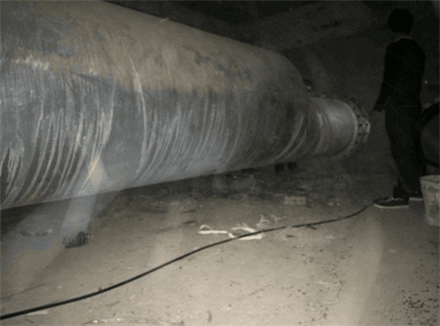

圖9,DN800橡膠接頭連接的管道有很長的距離處于懸空狀態,管道注滿水后的重量會壓著橡膠接頭,容易出現拉脫漏水現象。
