橡膠空氣彈簧詳細介紹說明:

l 橡膠空氣彈簧簡介

橡膠空氣彈簧俗稱氣胎、波紋氣胎、氣囊等。它是一種精密設計的橡膠纖維波紋管，本身并不 提供力或支撐載荷，而是通過空氣壓縮機向其內部充入壓縮空氣來實現力的傳遞和彈性作用。 根據對行程的要求，空氣彈簧一般被設計為 1-3 曲，

需要時也可以設計制造成 4 曲或 5 曲以上，在一定條件下還可以將兩個空氣彈簧疊加使用。 空氣彈簧具有非線性.性，其剛度隨載荷而變，因而在任何載荷下其自振頻率幾乎保持不變， 從而使彈簧裝置具有幾乎不變的.性;其吸收高動和隔音的性能良好;它同時承受軸向載荷和 徑向載荷，通過內壓的調整，還可以得到不同的承載能力。因此能適應多種載荷需要?？諝鈴? 簧在有效行程內，通過增、減充氣壓力的方法，調節空氣彈簧的剛度、高度、腔內容積、承載 力的大小。同時它的剛度、高度、腔內容積、承載能力將隨著載荷的增減發生平穩的、周期性 的柔性變化，從而實現了承載力的柔性傳遞、行程的有效調節以及震動振幅與震動載荷的高效 控制。還可以附加氣室，實現自動調節。

由于空氣彈簧擁有如上.點，被日益廣泛的應用于火車、汽車、造紙機、降舉升臺、壓力 機、振動運輸機、振動篩、空氣錘、振動試驗機、鑄造機械等需要進行行程控制或減震、隔震 的設備或儀器上。

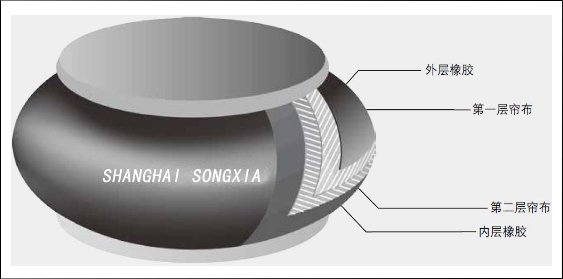

l 橡膠空氣彈簧的結構

上海松夏空氣彈簧是一種帶有金屬端蓋的高技術彈性波紋管。我們的標準空氣彈簧一般由 4 層組成。

1. 一層壓延橡膠內襯

2. .一層簾布加強骨架層

3. .二層簾布加強骨架層

4. 一層壓延橡膠外層膠。 如果對空氣彈簧的耐壓強度有.殊要求，請聯系我們的技術部門，也可定做 4 層加強簾布層 的.殊型號。

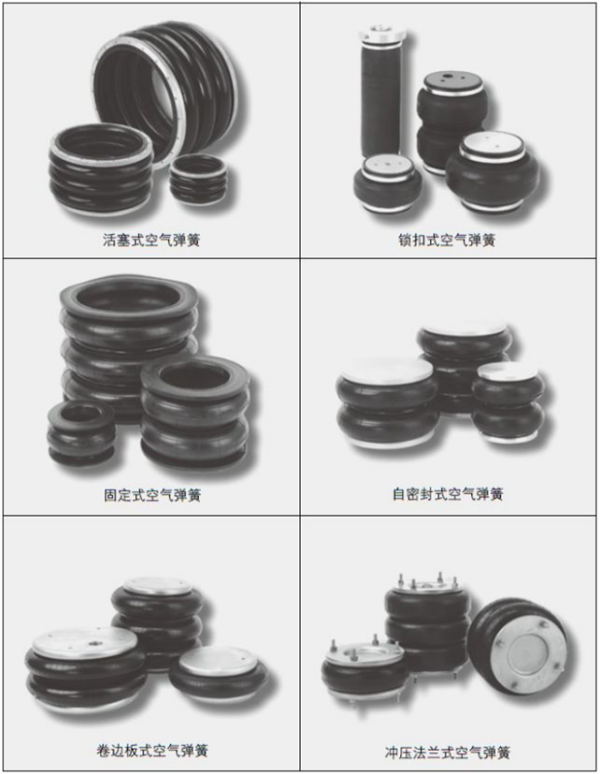

l 各類型空氣彈簧展示

l 空氣彈簧作為空氣行程調節器的優點

★ 緊湊的原始高度

空氣行程調節器與普通的氣缸裝置相比，其外形短小，.小的空氣行程調節器可壓縮到

45mm 的高度，而.大的三曲囊空氣行程調節器可壓縮到的高度僅為 122mm。

★ 彎曲角度 30°

空氣行程調節器擁有.一無二的彎曲能力，它可通過一個弧線來保持行程而無需叉型接 頭。彎曲能力可達到 30 度。

★ 無需維護和潤滑，無需內部操縱桿或活塞

空氣行程調節器不像普通氣缸那樣有內部操縱桿、活塞或者滑動式密封裝置。所以不存在 普通缸式懸掛裝置的密封件易為灰塵損壞的問題。

★ 安裝簡易

空氣行程調節器可以很容易的被安裝在狹小的空間里。這節省了安裝時間和費用。具有柔 性.點的空氣行程調節器還可以補償由于施工過程中造成的地基高度不勻。

★ 經久的服役壽命

由于空氣行程調節器沒有滑動式密封裝置，因此不像普通氣缸那樣易摩擦受損。并且空氣 彈簧在卡車和公共汽車懸掛裝置上得到進一步的應用，這種不利的環境條件下，其依然可以堅 持?jǐn)?shù)十萬公里，其耐久性和使用壽命是值得信賴的。

★ 允許.高 0.8Mpa 的工作壓力

空氣行程調節器內部含有 2 層或 4 層簾布層，以使其具有承受 0.8 Mpa 的內壓，因此承 載能力大大增強。

★ 低廉的成本

一般來講，在相同功能條件下，空氣行程調節器的初始成本是傳統氣動或液壓缸成本的一 半或更低。此初始成本的優勢尤其體現在大規格的產品。

l 空氣彈簧作為空氣減震隔離器的優點

★ 良好的隔離減震能力

空氣減震隔離器可以提供其他任何減震隔離器不能比擬的.好程度的隔離減震效果。通過 附設外部儲氣裝置可以提供更低的固有頻率。

★ 高度控制精確

空氣彈簧是通過內部氣壓來調整運行高度?？諝鈴椈刹慌c其他部件之間產生靜態摩擦。在 承載力發生變化的情況下，自動調節系統壓力可以確保穩定的運行高度。

★ 隔震效率穩定及.立承載減震.性

空氣減震隔離器是.一無二的，其系統固有頻率不會隨著負荷大小而產生太大的變化。因

此可以在有不均勻載荷的設備上每一安裝點上使用相同的空氣減震隔離器。

★ 有效的防止共振

空氣彈簧減震系統可以被設計成兩種固有頻率，所以可以通過切換固有頻率來防止共振。

★ 良好的水平穩定性

空氣彈簧具有良好的水平穩定性。

★ 有效的減少噪音

空氣減震隔離器可以減少結構傳遞噪音，由于它沒有普通螺旋彈簧中產生的彈簧震動，因 此其自身不產生噪音。

l 空氣彈簧的基本參數

★ 介質

空氣彈簧內部可充入壓縮空氣、氮?dú)饣蛩?。如果使用水充入空氣彈簧，那么就要增加防銹層來 保護端蓋。

空氣彈簧內部充液體的兩種.點如下：

1. 減小空氣彈簧內部氣體的體積，從而增加 空氣彈簧的固有頻率。

2. 由于水是不可壓縮介質，所以可以做到準 確定位。

★ 溫度

我們的標準工業用空氣彈簧的使用溫度范圍為：-40℃～ +60℃

★ 壓力

1. 標準型空氣彈簧根據我們的經驗：.大使用壓力為 0.7 Mpa。

2. 高強度( 四層骨架層) 空氣彈簧.大壓力 1.25Mpa。 我們推薦在.大內部空氣壓力和破裂壓力之間有 2.5 倍的安全系數，所以，舉個例子說，

如果需要 0.7Mpa 的壓力，破裂壓力應是 1.75Mpa 或更大。曲囊形空氣彈簧的破裂壓力隨高度 增加而減小。因此，決定因素有兩個方面，伸長.大 高度，以及在這一點上的內壓是多少?壓力與高度的函數關系請參考充氣壓力圖。附圖 2(14 頁)( 適用于單曲、雙曲和三曲囊空氣彈簧)

空氣彈簧儲運須知

1.運輸、裝卸過程.止粗暴作業。

2.存放于干燥通風的庫房內，避免日光直曬。

3.安裝部位應有足夠的安裝空間，避免和油類、酸堿類物質及堅銳物質接觸。

4.避免用堅銳工具觸碰空氣彈簧;與其配合的配套件應光滑無棱角。

★ 注意：請不要在沒有任何限制的情況下給組件充氣。組件必須由懸架或其他適當?shù)慕Y(jié)構 限制。不要超出設計手冊上推薦的壓力。不適當?shù)氖褂没蛘叱錃膺^量都會造成部件損壞以致性

能破壞或者嚴重的人身.害。
